tonyszh

智慧人生

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 990 點
下載積分: 1349 分
在線時間: 106(小時)
注冊時間: 2013-12-12
最后登錄: 2015-05-19
查看tonyszh的主題 / 回貼

樓主發表于: 2014-01-16 15:33

只看樓主 | 小中大

各位大神，我初學者，搞個smart700IE和224xp，的以太網通信，用了cp243-1，交換機，普通網線。wcf2008 sp4，step7 micro/win sp9等等

搞了一個星期都沒有通信上。求求各位大神的降臨哦哦哦。也方便以后的初學者當個例子，現在告訴大家一個好消息，搞定了，重裝了系統，XP SP3，兩個軟件撞到一臺電腦里了，可以網線通訊了，，應該是軟件和系統兩者共同出的錯。

直播一下過程。

[ 此帖被tonyszh在2015-01-04 21:13重新編輯 ]

本帖最近評分記錄：

下載積分:+5(sjm213) 感謝分享！

akang8612

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 389 個
工控威望: 420 點
下載積分: 3434 分
在線時間: 269(小時)
注冊時間: 2011-10-14
最后登錄: 2024-07-23
查看akang8612的主題 / 回貼

1樓發表于: 2014-01-16 15:40

只看該作者 | 小中大

為什么不用自帶的通訊接口？沒有用過你這種方式！幫你頂了，
我認為你這種方式主要要注意2個問題
1，屏的連接里設置好連接選擇以太網，把IP地址選擇正確
2. PLC程序里是要寫以太網通訊程序的，調用也可以

樓主留言：

不用以太網的話只能近距離呀，現在需要遠距離，只能cp243-1模塊以太網哦。

[ 此帖被akang8612在2014-01-16 15:48重新編輯 ]

mmxx111

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 382 個
工控威望: 491 點
下載積分: 1217 分
在線時間: 454(小時)
注冊時間: 2012-10-11
最后登錄: 2025-05-28
查看mmxx111的主題 / 回貼

2樓發表于: 2014-01-16 15:54

只看該作者 | 小中大

PLC200程序里是要寫以太網通訊程序的.在設置。

tonyszh

智慧人生

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 990 點
下載積分: 1349 分
在線時間: 106(小時)
注冊時間: 2013-12-12
最后登錄: 2015-05-19
查看tonyszh的主題 / 回貼

3樓發表于: 2014-01-16 16:02

只看該作者 | 小中大

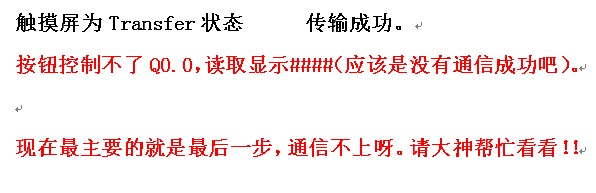

PPI通信成功，PLC200的以太網向?qū)瓿桑{(diào)用以太網程序，下載，重啟，換網線，更改PG/PC口設置，，打開wcf，畫面?zhèn)魉偷?00IE，以太網模式，IP都設好了，傳輸成功，燈的亮的情況就是上面說的，現在唯一的問題就是200和觸摸屏通信不了，也不知道通信成功是什么表現?????
