用分立元件搭建啟、保、停電路，有用的到的可以參考一下。圖中的按鈕S1和S2也可以外接NPN輸出的傳感器。

附件：

分立元件搭建啟、保、停電路.doc (158 K) 下載次數:51
網站提示: 請不要用迅雷下載附件，容易出錯

635678260

級別: 探索解密

精華主題: 0
發帖數量: 58 個
工控威望: 185 點
下載積分: 540 分
在線時間: 6(小時)
注冊時間: 2013-02-01
最后登錄: 2013-08-29
查看635678260的主題 / 回貼

1樓發表于: 2013-08-18 22:53

只看該作者 | 小中大

多謝分享

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

2樓發表于: 2014-07-24 00:20

只看該作者 | 小中大

圖片：

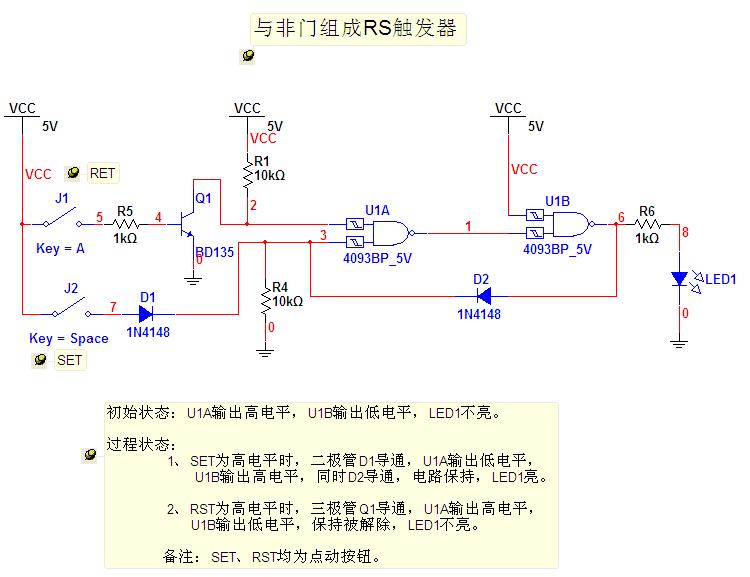

與非門組成RS觸發器、或非門組成RS觸發器。

缺點：R、S輸入端不能為空，即初始狀態不穩定。

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

3樓發表于: 2014-07-24 00:23

只看該作者 | 小中大

圖片：

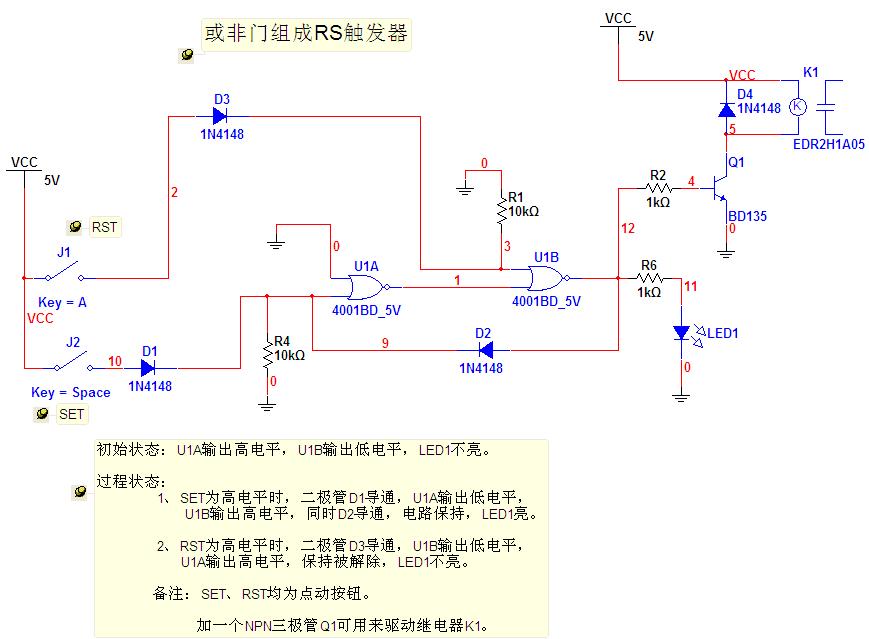

同樣的IC，不一樣的邏輯組成RS觸發器。

優點：R、S輸入端可以為空，初始狀態穩定。

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

4樓發表于: 2014-07-24 00:25

只看該作者 | 小中大

R、S端加二極管IN4148的作用是低電平輸入無效。
