工控人家園 綜合討論 臺達伺服與S7-200 PLC接線問題求教

涂道偉

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 215 點
下載積分: 583 分
在線時間: 180(小時)
注冊時間: 2009-03-10
最后登錄: 2025-03-09
查看涂道偉的主題 / 回貼

樓主發表于: 2011-10-18 23:01

只看樓主 | 小中大

我想用s7-200PLC發脈沖控制臺達伺服，不知該如何接線，請高手賜教，最好能貼一張圖，謝謝!!!!!!!!!

hejian96

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 303 個
工控威望: 491 點
下載積分: 2229 分
在線時間: 118(小時)
注冊時間: 2010-12-07
最后登錄: 2012-12-05
查看hejian96的主題 / 回貼

1樓發表于: 2011-10-19 13:56

只看該作者 | 小中大

這個真不知道，期待學習

子丑寅卯9

好鋼是煉出來的; 好妞是泡出來的!

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的主題 / 回貼

2樓發表于: 2011-10-19 18:07

只看該作者 | 小中大

這個可以知道。你就按照晶體管的方向接好就可以了，200的好象是PNP的。

（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。

涂道偉

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 215 點
下載積分: 583 分
在線時間: 180(小時)
注冊時間: 2009-03-10
最后登錄: 2025-03-09
查看涂道偉的主題 / 回貼

3樓發表于: 2011-10-19 23:18

只看該作者 | 小中大

2樓的朋友，能否幫忙畫個圖紙，在這里感謝了！！！！

ufo6363

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 521 個
工控威望: 570 點
下載積分: 6578 分
在線時間: 1393(小時)
注冊時間: 2010-11-21
最后登錄: 2025-05-18
查看ufo6363的主題 / 回貼

4樓發表于: 2011-10-21 18:36

只看該作者 | 小中大

是NPN還是PNP 我知道輸出是+電壓

二手工控007

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看二手工控007的主題 / 回貼

5樓發表于: 2012-02-04 23:29

只看該作者 | 小中大

wananjushi

萬安居士

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 858 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

6樓發表于: 2012-02-09 09:34

只看該作者 | 小中大

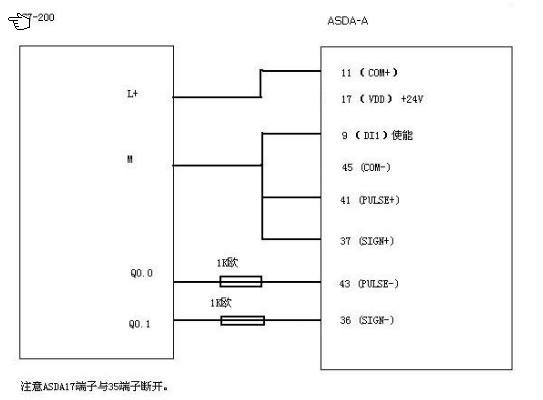

樓上畫的很經典

wananjushi
