一心工控
級別: 略有小成
精華主題: 0
發帖數量: 250 個
工控威望: 376 點
下載積分: 1390 分
在線時間: 77(小時)
注冊時間: 2018-06-02
最后登錄: 2025-04-28
查看一心工控的 主題 / 回貼
樓主  發表于: 2024-10-16 11:51

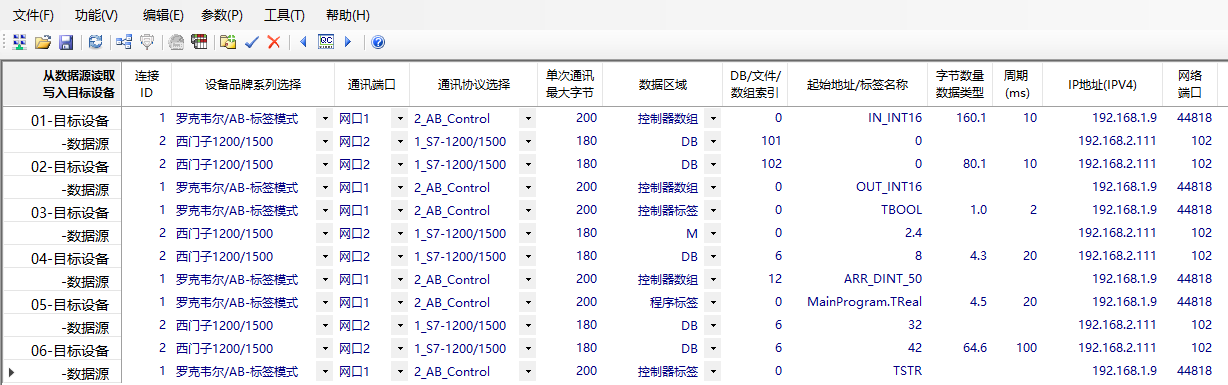

    一個羅克韋爾(AB)的Control系列的PLC與西門子S7-1500之間的通訊的案例配置,實現AB的標簽數組與西門子DB數據塊之間通訊。基于IGT-DSER智能網關,配置如下圖,感覺挺方便的:



        任務01:讀取西門子DB101.DBW0開始的80個的INT類型的數據,寫入到羅克韋爾AB的IN_INT16控制器數組(從0開始),共160字節;
        任務02:讀取羅克韋爾AB的OUT_INT16控制器數組(從0開始)的40個INT類型的數據,寫入到西門子DB102.DBW0開始的80字節;
        任務03:讀取西門子M2.4的1個BOOL類型的數據,寫入到羅克韋爾AB的TBOOL控制器標簽;
        任務04:讀取羅克韋爾AB的ARR_DINT_50[12]的1個DINT類型的數據,寫入到西門子DB6.DBD8,共4字節;
        任務05:讀取西門子DB6.DBD32的1個的REAL類型的數據,寫入到羅克韋爾AB的MainProgram.TReal程序標簽,共4字節;
        任務06:讀取羅克韋爾AB的TSTR控制器標簽的1個STRING類型的數據,寫入到西門子DB6.DBB42的STRING[64]類型的地址,共64字節。

        詳細案例文檔: 西門子S7協議(PROFINET端口)轉羅克韋爾AB的EthernetIP網絡通訊.pdf (406 K) 下载次数:27
        詳細圖文鏈接:https://blog.csdn.net/AutoCtrl/article/details/142050598
