您還在使用有線編程電纜對PLC進行編程、上載、下載、監視嗎？那太OUT了，有線電纜即攜帶不方便，又有長度限制！更受現場環境制約非常不方便！

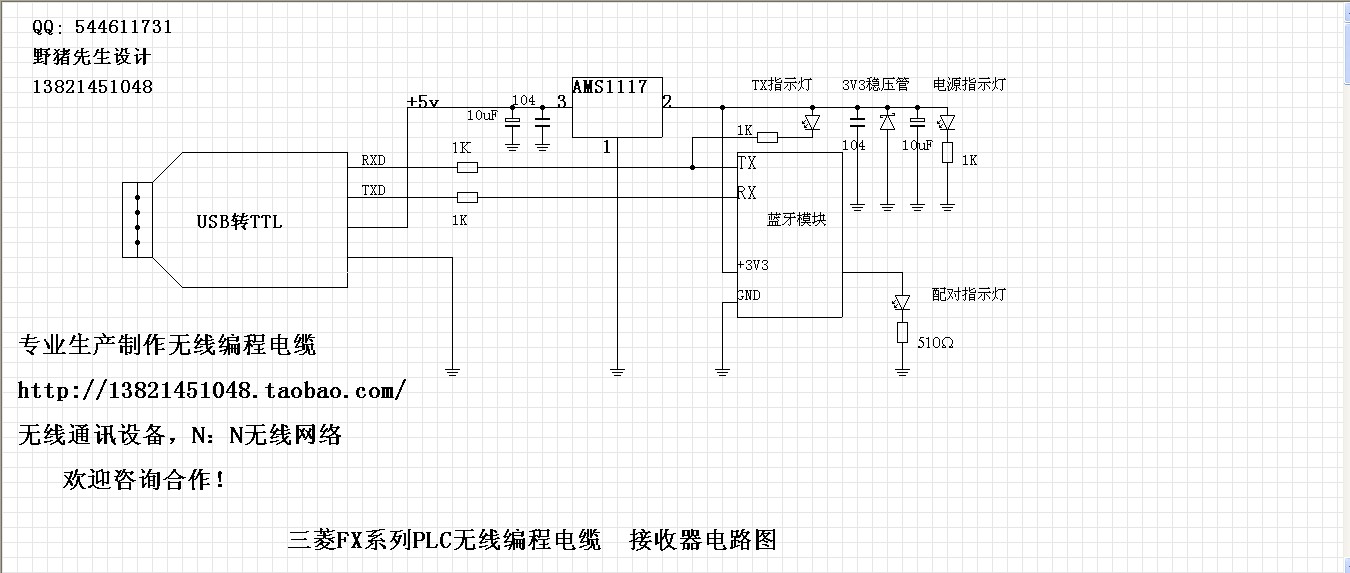

本人今天發布一款小巧的無線編程電纜電路圖，完全替代有線編程電纜，無線有效距離10米以上，

采用CSR進口藍牙芯片（工業級），進口集成電路，保證了工作的穩定性。

支持FX系列PLC  (FX0 FX0N FX2N FX1N FX1S FX0S) 等圓8針插孔

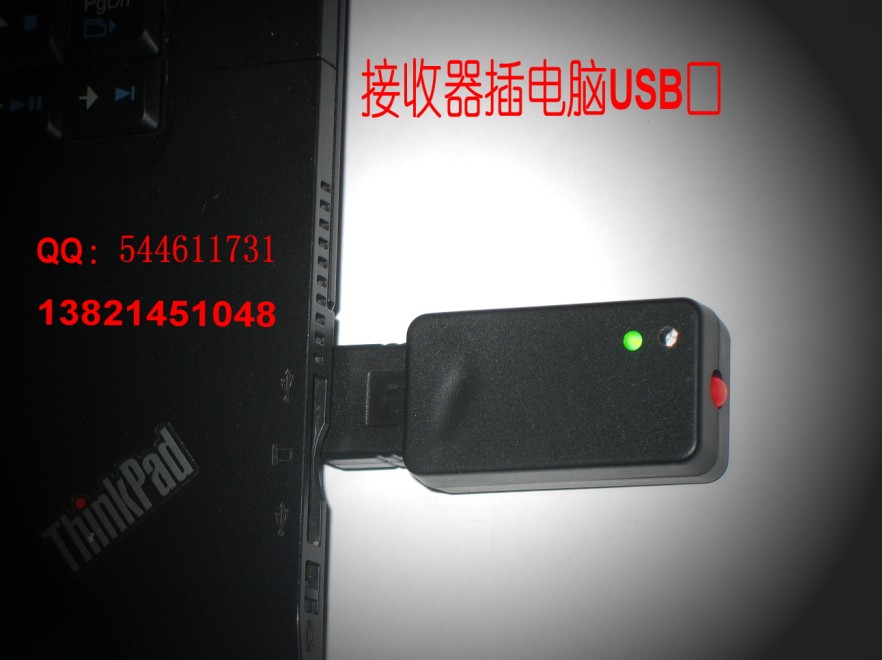

體積48×26×14（mm），只有半個香煙盒大��！可以直接放在上衣口袋里，攜帶非常方便！

成本如下：（所有元件淘寶都有售）

   1：工業級CSR藍牙（帶底版）2個       150元

   2：RS422轉232模塊         1個        30元

   3：232轉TTL模塊           1個        8.50元

   4：MD8插頭                1個        1元

   5：外殼                   2個        3元

   6：電路板                 2塊        2元

   7：LED                               0.6元

   8：3.3V穩壓器                        0.33元

   9：阻容                              1元

  10：USB轉串口線             1條       12元

                                             總計：208元

對此感興趣的朋友想制作本人提供技術支持，也可代為加工��！
