樓主發表于: 2024-01-12 13:24

只看樓主 | 小中大

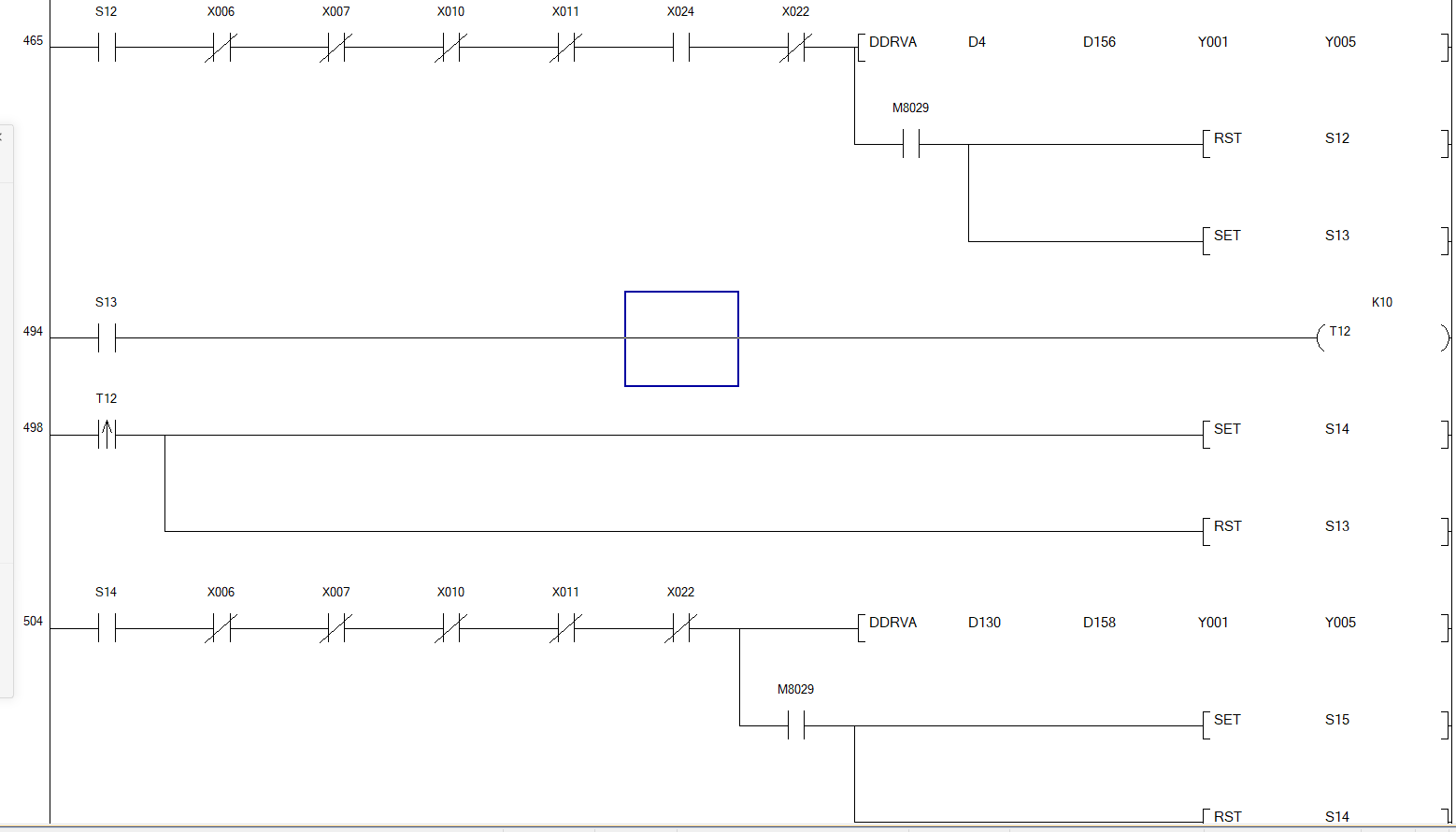

圖片：

第一個ddrva正常動作，動作完成后，第二個ddrva條件滿足了，就是不動作，一直停在那，沒有脈沖輸出，不知道問題出在哪？請大神指點

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4689 個
工控威望: 8092 點
下載積分: 17428 分
在線時間: 3266(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-23
查看夢雨天涯的主題 / 回貼

1樓發表于: 2024-01-12 14:45

只看該作者 | 小中大

你看看D8350是否和D130的數值相等

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

flyjie007

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 83 點
下載積分: 545 分
在線時間: 20(小時)
注冊時間: 2019-10-11
最后登錄: 2025-04-22
查看flyjie007的主題 / 回貼

2樓發表于: 2024-01-12 15:19

只看該作者 | 小中大

引用
引用第1樓夢雨天涯于2024-01-12 14:45發表的 :
你看看D8350是否和D130的數值相等

不相等，監控時第二次ddrva的Y1沒有發脈沖，正常動作是往前進一段距離，稍作停頓，然后退回

實際動作時，往前走到設定位置，停頓，然后就停在那了，S12斷開了，S14這一行一直處于接通狀態，但是ddrva不動作

twtynijj

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 255 點
下載積分: 405 分
在線時間: 189(小時)
注冊時間: 2013-04-19
最后登錄: 2025-04-20
查看twtynijj的主題 / 回貼

3樓發表于: 2024-01-12 15:59

只看該作者 | 小中大

掃描周期的原因

hyyshadi

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 92 點
下載積分: 341 分
在線時間: 8(小時)
注冊時間: 2024-01-02
最后登錄: 2025-04-11
查看hyyshadi的主題 / 回貼

4樓發表于: 2024-01-13 17:59

只看該作者 | 小中大

是不是有另外一段的脈沖程序條件都滿足了，又或者你的做目標值是負數，速度和脈沖數顯示正確否

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 15395 分
在線時間: 942(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-23
查看anlyl2014的主題 / 回貼

5樓發表于: 2024-01-14 08:39

只看該作者 | 小中大

你都用步進指令寫了，那就要對步進指令好好研究一下，前一個DDRVA中，D4是定位地址，D158是速度；而下一個DDRVA中，D130是定位地址，速度也是D158是速度；第一個指令能走，走完后，D130有沒有給到定位數據？若D4跟D130相同，一定是不走的；

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

zsh340

zsh340

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1034 個
工控威望: 1197 點
下載積分: 18453 分
在線時間: 286(小時)
注冊時間: 2009-05-29
最后登錄: 2025-05-23
查看zsh340的主題 / 回貼

6樓發表于: 2024-01-14 10:22

只看該作者 | 小中大

步進轉到下一步怎么會用T12上升沿呢？還有在STLS13與STLS14中間加一條時間STL診斷一下，看下是否是步進還是D數據存儲器重復了？把LDP T12改成LD T12試試？這個步進程序怎么寫的這么奇怪。。。。。。。

相互交流。。。。相互學習。。。。使技術更上一層樓。。。。

zsh340

zsh340

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1034 個
工控威望: 1197 點
下載積分: 18453 分
在線時間: 286(小時)
注冊時間: 2009-05-29
最后登錄: 2025-05-23
查看zsh340的主題 / 回貼

7樓發表于: 2024-01-14 10:40

只看該作者 | 小中大

圖片：

引用
引用第6樓zsh340于2024-01-14 10:22發表的 :
步進轉到下一步怎么會用T12上升沿呢？還有在STLS13與STLS14中間加一條時間STL診斷一下，看下是否是步進還是D數據存儲器重復了？把LDP T12改成LD T12試試？這個步進程序怎么寫的這么奇怪。。。。。。。

改成這樣試試。。。。。

相互交流。。。。相互學習。。。。使技術更上一層樓。。。。

flyjie007

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 83 點
下載積分: 545 分
在線時間: 20(小時)
注冊時間: 2019-10-11
最后登錄: 2025-04-22
查看flyjie007的主題 / 回貼

8樓發表于: 2024-01-16 07:56

只看該作者 | 小中大

引用
引用第7樓zsh340于2024-01-14 10:40發表的 :

改成這樣試試。。。。。

等試試你這個程序，謝謝大神

雪山飛狐

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 12970 個
工控威望: 15704 點
下載積分: 45409 分
在線時間: 1012(小時)
注冊時間: 2019-06-05
最后登錄: 2025-05-23
查看雪山飛狐的主題 / 回貼

9樓發表于: 2024-01-16 11:26

只看該作者 | 小中大

研究研究一下。

jum1982

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 197 個
工控威望: 753 點
下載積分: 695 分
在線時間: 114(小時)
注冊時間: 2014-02-12
最后登錄: 2025-05-08
查看jum1982的主題 / 回貼

10樓發表于: 2024-01-16 16:37

只看該作者 | 小中大

跳轉下一步一定要用軸運行中的特殊繼電器做互鎖，要不然你這個肯定會報運行錯誤。

本帖最近評分記錄：

下載積分:+1(flyjie007)

linzm0238

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 106 個
工控威望: 385 點
下載積分: 12579 分
在線時間: 110(小時)
注冊時間: 2021-04-13
最后登錄: 2025-05-23
查看linzm0238的主題 / 回貼

11樓發表于: 2024-01-16 16:52

只看該作者 | 小中大

圖片：

掃描周期問題，你將S14與S13步驟對調就可以了，或者像我圖片的那種寫法試試
