24樓發表于: 2018-01-03 08:09

只看該作者 | 小中大

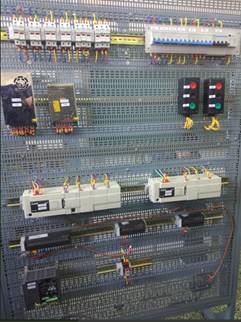

做得整潔，很漂亮。但個人認為變頻器還是裝的低一點好些，不放在最高的一排，而是放到最下面的一排，如果更換變頻器，放低時更換起來容易一些。

cdjszdh

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 317 個
工控威望: 10105 點
下載積分: 13498 分
在線時間: 565(小時)
注冊時間: 2016-08-27
最后登錄: 2025-05-31
查看cdjszdh的主題 / 回貼

25樓發表于: 2018-01-03 08:58

只看該作者 | 小中大

做得不錯！

wangxuefeng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 517 個
工控威望: 487 點
下載積分: 149314 分
在線時間: 395(小時)
注冊時間: 2009-01-12
最后登錄: 2022-04-10
查看wangxuefeng的主題 / 回貼

26樓發表于: 2018-01-03 10:18

只看該作者 | 小中大

做的不錯啊，值得參考學習！

zmh741258

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 173 點
下載積分: 36158 分
在線時間: 118(小時)
注冊時間: 2012-05-07
最后登錄: 2018-08-14
查看zmh741258的主題 / 回貼

27樓發表于: 2018-01-04 11:10

只看該作者 | 小中大

值得學習。

wul2.4g

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1969 個
工控威望: 2167 點
下載積分: 48593 分
在線時間: 560(小時)
注冊時間: 2009-07-30
最后登錄: 2025-05-28
查看wul2.4g的主題 / 回貼

28樓發表于: 2018-01-04 12:24

只看該作者 | 小中大

大氣，整潔，相當好！！！我是做不了這個水平！！！

sunpeter

工控初級工。LG，三菱，歐姆龍，西門子

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 557 個
工控威望: 552 點
下載積分: 2582 分
在線時間: 616(小時)
注冊時間: 2009-08-18
最后登錄: 2025-05-30
查看sunpeter的主題 / 回貼

29樓發表于: 2018-01-04 13:16

只看該作者 | 小中大

變頻器做太高了，循環散熱不好，熱量都集中在上部了。通常做法都左在下面利于空氣循環。

樓主留言：

以前做下部，空氣潮濕沒幾個月變頻器散熱器都長毛了，上部有散熱風扇

15770511692

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 184 個
工控威望: 288 點
下載積分: 941 分
在線時間: 32(小時)
注冊時間: 2015-09-03
最后登錄: 2025-05-16
查看15770511692的主題 / 回貼

30樓發表于: 2018-01-04 15:31

只看該作者 | 小中大

變頻器感覺還是下一些的好些一般都是這么做的

xcaq123

工業自動化

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 243 個
工控威望: 431 點
下載積分: 9877 分
在線時間: 344(小時)
注冊時間: 2009-03-06
最后登錄: 2025-05-19
查看xcaq123的主題 / 回貼

31樓發表于: 2018-01-04 16:34

只看該作者 | 小中大

我很想知道，你的變頻器是模擬量控制還是通信控制？

樓主留言：

不是模擬量模塊是輸入輸出擴展模塊。

沒啥特長

說句真話，你其實彳

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 290 個
工控威望: 481 點
下載積分: 13539 分
在線時間: 76(小時)
注冊時間: 2017-04-15
最后登錄: 2022-03-07
查看沒啥特長的主題 / 回貼

32樓發表于: 2018-01-04 17:17

只看該作者 | 小中大

引用
引用第31樓xcaq123于2018-01-04 16:34發表的 :
我很想知道，你的變頻器是模擬量控制還是通信控制？

那么多DA、AD模塊，肯定是模擬量控制了

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 337 個
工控威望: 493 點
下載積分: 4017 分
在線時間: 251(小時)
注冊時間: 2013-03-22
最后登錄: 2025-05-21
查看zhangqi_1234的主題 / 回貼

33樓發表于: 2018-01-05 10:03

只看該作者 | 小中大

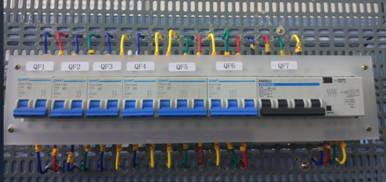

有這樣一些規范要求供參考：1、斷路器等開關安裝高度不低于1.5m，且表面安裝開孔的亞克力蓋板（露出操作手柄，遮蓋帶電的金屬螺栓，避免操作時意外觸電）。2、體積和重量較大的電器（如變頻器）安裝在下面，保證整個控制柜重心不致過高。而且，變頻器安裝過高，也不方便操作。

九幽冥月夜

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 168 點
下載積分: 6922 分
在線時間: 18(小時)
注冊時間: 2018-01-03
最后登錄: 2022-06-18
查看九幽冥月夜的主題 / 回貼

34樓發表于: 2018-01-06 09:03

只看該作者 | 小中大

做的真漂亮，職業配線啊
