樓主  發表于: 2016-10-14 19:22
圖片：
圖片：
圖片：

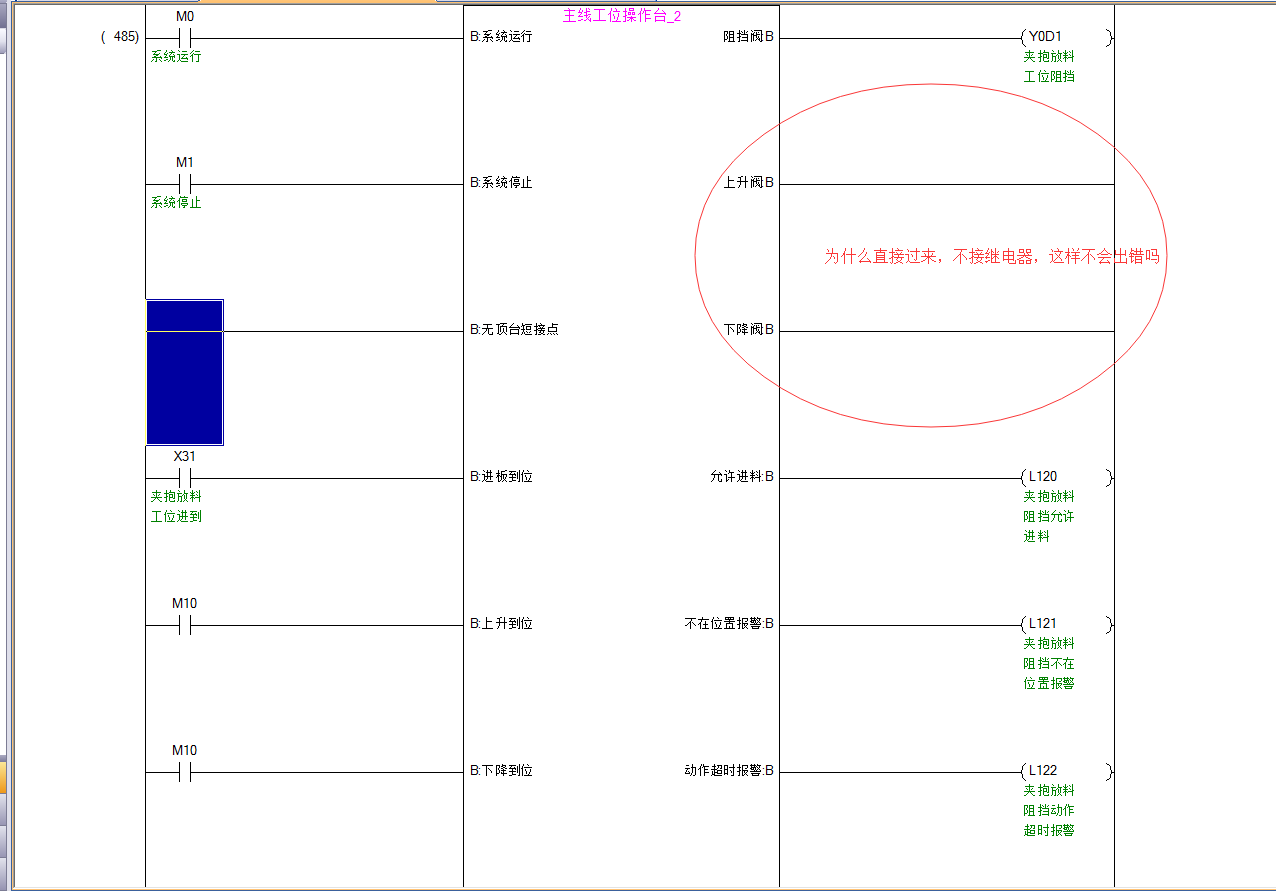

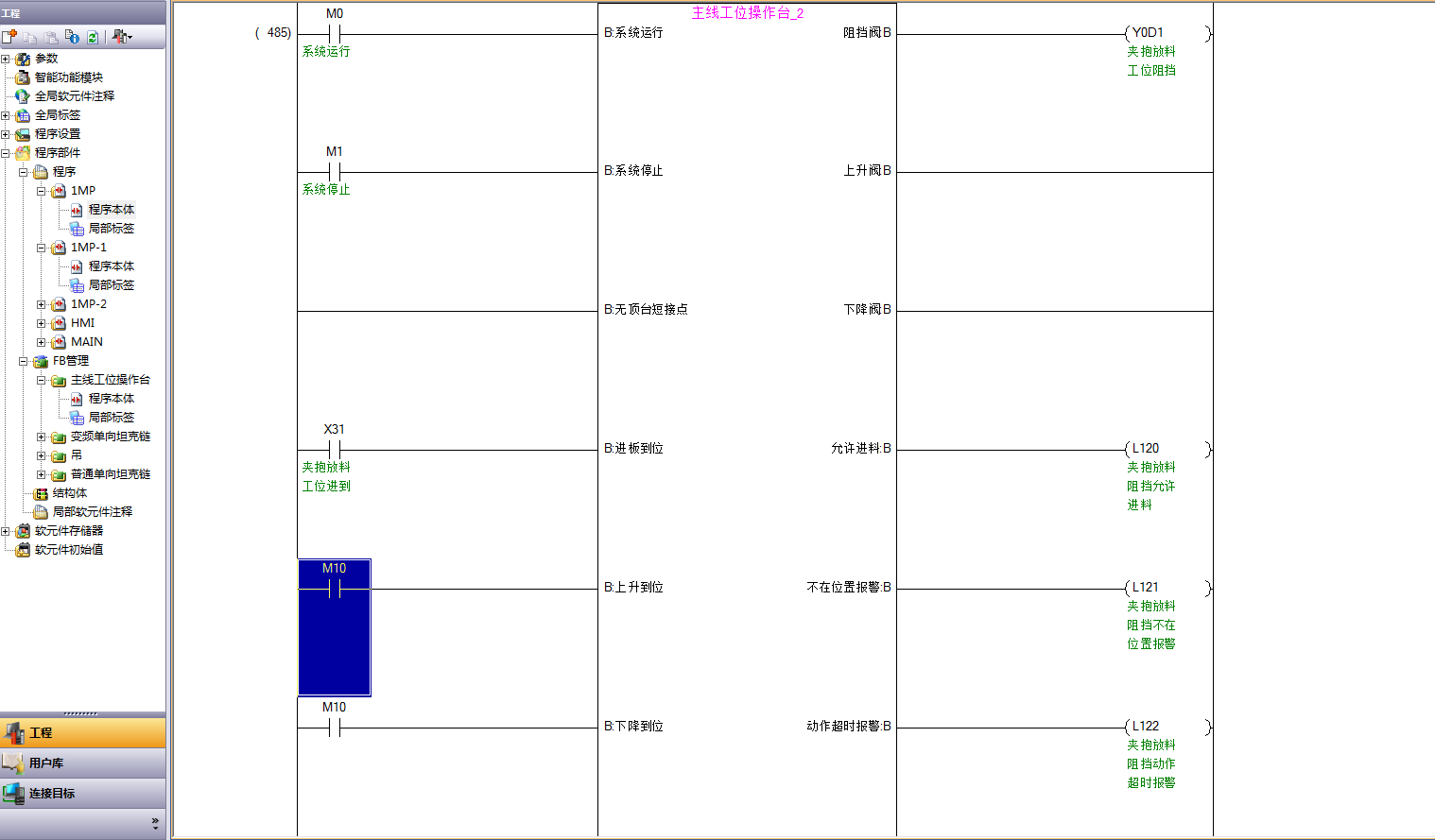

最近碰到一段三菱PLc程序，有點琢磨不透，子程序里面未用到的輸出，它直接到母線右端。附上圖片，請指點。
wangwei
級別: 略有小成
精華主題: 0
發帖數量: 464 個
工控威望: 457 點
下載積分: 2776 分
在線時間: 160(小時)
注冊時間: 2008-01-01
最后登錄: 2025-05-16
查看wangwei的 主題 / 回貼
1樓  發表于: 2016-10-14 20:25
塊里有程序，并沒有直接從左母線到右母線
flyfeky
bilibili 工控小工匠孔
級別: 論壇先鋒
精華主題: 0
發帖數量: 906 個
工控威望: 1058 點
下載積分: 2037 分
在線時間: 689(小時)
注冊時間: 2012-05-09
最后登錄: 2025-05-22
查看flyfeky的 主題 / 回貼
2樓  發表于: 2016-10-15 09:16
圖片：

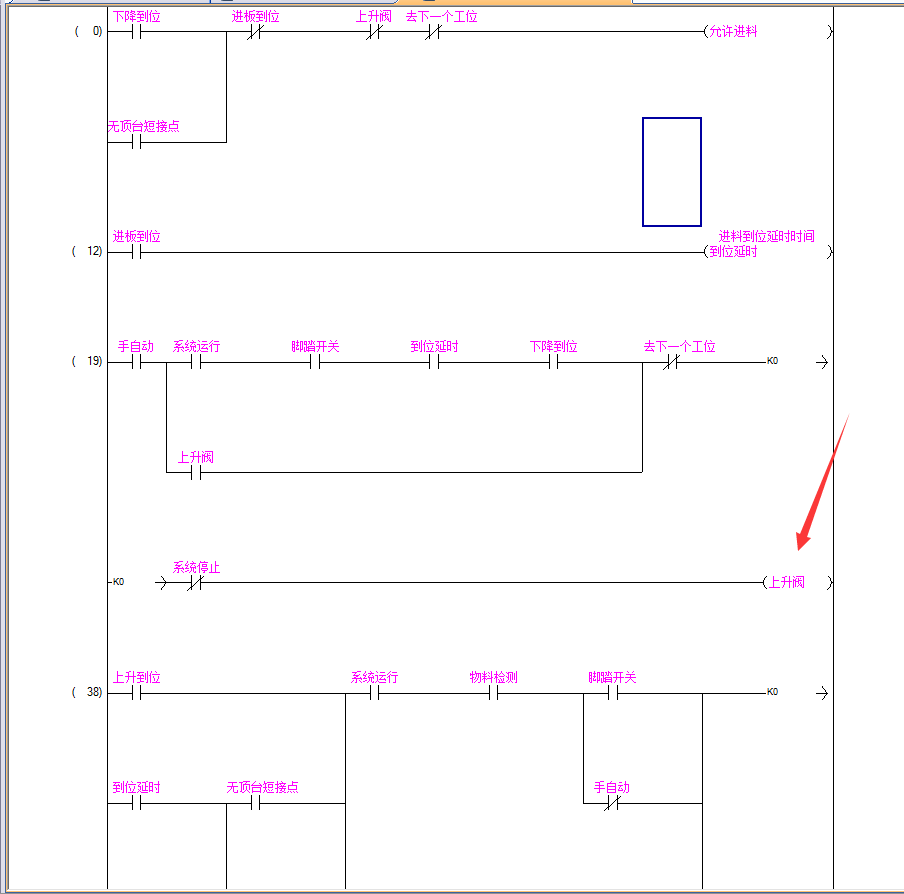

嚴格說這不是結構化編程，  稱之為標簽編程。

這樣做沒錯。
樓主留言：
大俠能否說得更詳細，還是有點點不解。
西門子倍福WPF+C#數據庫，槽式設備專家
wanghao
不積跬步，無以至千里
級別: 論壇先鋒
精華主題: 0
發帖數量: 240 個
工控威望: 1318 點
下載積分: 954 分
在線時間: 254(小時)
注冊時間: 2009-12-28
最后登錄: 2024-05-23
查看wanghao的 主題 / 回貼
3樓  發表于: 2016-10-15 18:47
樓上能否說得更詳細一點，還 是有點不解。
chenshiji618
我就是我不一樣的煙火 我自己看了都上火！
級別: 網絡英雄

精華主題: 0
發帖數量: 839 個
工控威望: 9051 點
下載積分: 2264 分
在線時間: 517(小時)
注冊時間: 2011-07-02
最后登錄: 2025-05-22
查看chenshiji618的 主題 / 回貼
4樓  發表于: 2016-10-15 18:58
你在功能塊下面的程序找找看左母線有沒有類似這種符號的              》——(M0)
flyfeky
bilibili 工控小工匠孔
級別: 論壇先鋒
精華主題: 0
發帖數量: 906 個
工控威望: 1058 點
下載積分: 2037 分
在線時間: 689(小時)
注冊時間: 2012-05-09
最后登錄: 2025-05-22
查看flyfeky的 主題 / 回貼
5樓  發表于: 2016-10-15 19:36
你截圖發一下，上升閥B，下降閥B的數據類型及變量類型。

這樣錯倒是沒有， 就是表示這個功能塊輸出的變量，沒有再賦值能其它變量。你看這個輸出變量在其它地方有用嗎
西門子倍福WPF+C#數據庫，槽式設備專家
四海明
擅長倉儲物流項目，承接PLC 伺服 人機界面控制，QQ551
級別: 略有小成
精華主題: 0
發帖數量: 170 個
工控威望: 329 點
下載積分: 1523 分
在線時間: 218(小時)
注冊時間: 2013-04-24
最后登錄: 2025-04-27
查看四海明的 主題 / 回貼
6樓  發表于: 2016-10-15 23:57
這個也屬于梯形圖結構體，他直接到母線說明不用這個輸出，這樣是不純在問題的，左邊輸入如果不用也可以不用編輯條件。
liukk-1990
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 126 點
下載積分: 523 分
在線時間: 10(小時)
注冊時間: 2013-11-07
最后登錄: 2024-11-23
查看liukk-1990的 主題 / 回貼
7樓  發表于: 2016-10-18 16:45
這個你沒有用到，就必須連接上！否則就會報錯。
sunxinbei
級別: 略有小成
精華主題: 0
發帖數量: 172 個
工控威望: 330 點
下載積分: 837 分
在線時間: 70(小時)
注冊時間: 2016-04-08
最后登錄: 2025-05-19
查看sunxinbei的 主題 / 回貼
8樓  發表于: 2016-10-18 21:33
這個是OML的程序嗎
wanghao
不積跬步，無以至千里
級別: 論壇先鋒
精華主題: 0
發帖數量: 240 個
工控威望: 1318 點
下載積分: 954 分
在線時間: 254(小時)
注冊時間: 2009-12-28
最后登錄: 2024-05-23
查看wanghao的 主題 / 回貼
9樓  發表于: 2016-10-19 19:11
這是三菱的程序，謝謝大家的答疑。
烏龜船長
級別: 網絡英雄

精華主題: 0
發帖數量: 1284 個
工控威望: 7634 點
下載積分: 1278 分
在線時間: 2667(小時)
注冊時間: 2007-03-21
最后登錄: 2025-05-22
查看烏龜船長的 主題 / 回貼
10樓  發表于: 2016-10-28 16:53
如果你沒有填線圈,編譯默認沒有外接輸出，直接導通右側母線
