樓主  發表于: 2016-09-12 09:17

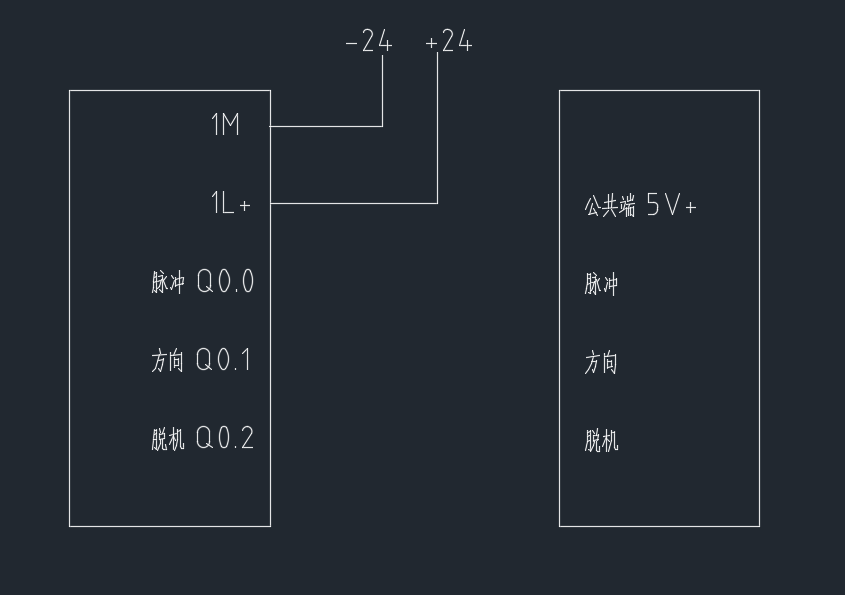

西門子200的PLC  Q0.0默認高速脈沖輸出的是高電平，如何和這個步進放大器進行連接購成回路呢，好像步進放大器只能接受低電平信號。師傅們能不能告訴我應該怎么接線？謝謝
ml710317
細節決定成敗
級別: 工控俠客
精華主題: 0
發帖數量: 308 個
工控威望: 2184 點
下載積分: 8241 分
在線時間: 460(小時)
注冊時間: 2016-01-04
最后登錄: 2019-01-28
查看ml710317的 主題 / 回貼
1樓  發表于: 2016-09-12 09:26
這個應當加光耦隔離，輸入信號要轉換一下
雨雨田-細節決定成敗
QQ：1121930977
stackdog
級別: 網絡英雄
精華主題: 0
發帖數量: 472 個
工控威望: 8656 點
下載積分: 8231 分
在線時間: 457(小時)
注冊時間: 2015-10-01
最后登錄: 2025-05-13
查看stackdog的 主題 / 回貼
2樓  發表于: 2016-09-12 09:27
看來要高低電平轉化一下了
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1047 個
工控威望: 1155 點
下載積分: 2806 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-05-22
查看lzhpsky的 主題 / 回貼
3樓  發表于: 2016-09-12 09:33
怎么轉？
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2859 個
工控威望: 4490 點
下載積分: 220511 分
在線時間: 3217(小時)
注冊時間: 2008-02-22
最后登錄: 2025-05-23
查看二手工控電器的 主題 / 回貼
4樓  發表于: 2016-09-12 21:16
換個型號的驅動器了！！不要選帶公共端驅動器選獨立的那種！！
歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
sf303567231
踏踏實實做人，認認真真做事
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 421 點
下載積分: 5336 分
在線時間: 128(小時)
注冊時間: 2013-08-30
最后登錄: 2025-05-23
查看sf303567231的 主題 / 回貼
5樓  發表于: 2016-09-16 17:25
串電阻嘍
sun3751
安康科技
級別: 家園常客
精華主題: 0
發帖數量: 706 個
工控威望: 689 點
下載積分: 3013 分
在線時間: 293(小時)
注冊時間: 2008-03-26
最后登錄: 2025-05-21
查看sun3751的 主題 / 回貼
6樓  發表于: 2016-09-16 18:24
串電阻是常用的方法，每路串一只2K2 1/2W電阻即可
煙臺安康電氣科技有限公司
-伺服、變頻器·觸摸屏·PLC-
-編程·配套-13156951983-
chenzibao
代為非標機器程序設計13585861214
級別: 略有小成
精華主題: 0
發帖數量: 172 個
工控威望: 266 點
下載積分: 846 分
在線時間: 76(小時)
注冊時間: 2015-03-22
最后登錄: 2024-11-08
查看chenzibao的 主題 / 回貼
7樓  發表于: 2016-09-16 20:46
加個電平反相器
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1047 個
工控威望: 1155 點
下載積分: 2806 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-05-22
查看lzhpsky的 主題 / 回貼
8樓  發表于: 2016-09-17 12:33
這個驅動器只能接受NPN的信號只能接受負信號，而西門子的PLC輸出是PNP的輸出是正，串電阻可以把這個正變為負嗎？
lihuaming68
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 152 點
下載積分: 747 分
在線時間: 60(小時)
注冊時間: 2016-05-17
最后登錄: 2024-04-28
查看lihuaming68的 主題 / 回貼
9樓  發表于: 2016-09-18 10:16
PLC輸出是高電平，那就把驅動器公用端接0V。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1047 個
工控威望: 1155 點
下載積分: 2806 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-05-22
查看lzhpsky的 主題 / 回貼
10樓  發表于: 2016-09-18 11:03
問題是這個驅動器的公共端只能接正。脈沖和方向只能接受負信號，現在的問題是怎么才能把高速脈沖輸出的正變為負
zhaoxg
級別: 網絡英雄
精華主題: 0
發帖數量: 511 個
工控威望: 10678 點
下載積分: 9717 分
在線時間: 342(小時)
注冊時間: 2016-05-07
最后登錄: 2025-05-19
查看zhaoxg的 主題 / 回貼
11樓  發表于: 2016-09-19 13:53
加限流電阻比較簡單! 這種做法很常見的!我用過多次
