雙擊圖片可放大查看

這是控制空氣壓縮機（活塞式）的一個電路示意圖，看不明白，請高手解釋下原理！謝謝

圖中的時間繼電器，1同3，8同6是常開觸點。1同4，8同5是常閉觸點。3同5是相連的。

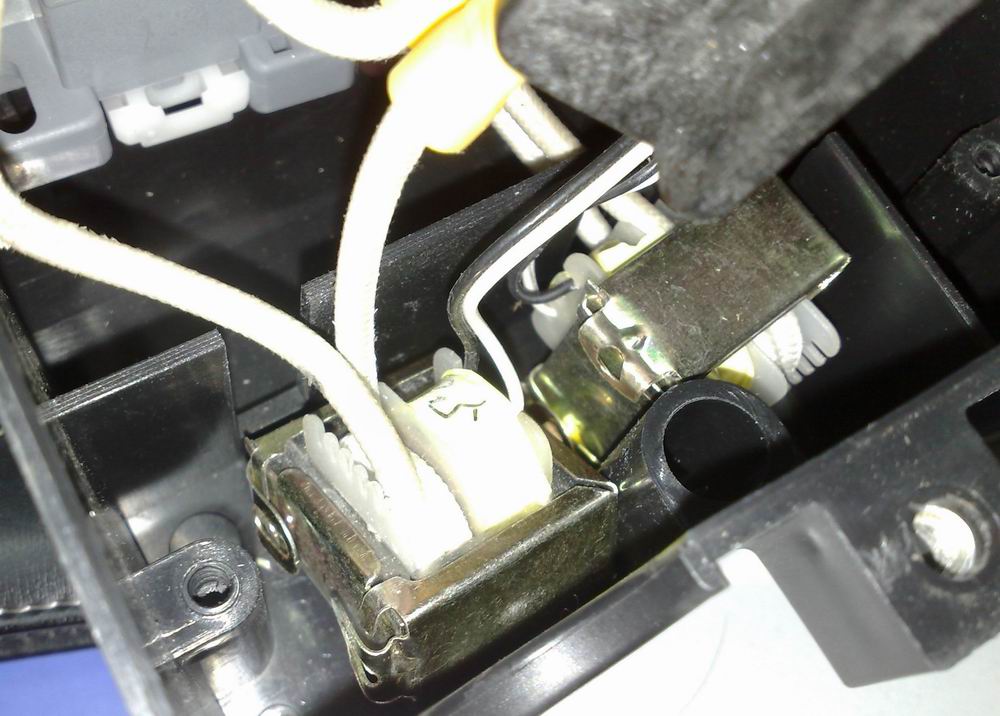

可以從電路示意國看到兩組線圈，像變壓器一樣的，實物圖見下圖

你說的變壓器好象是電流互感器，電流去時間繼電器沒意義，我懷疑你說的時間繼電器會不會是一種過流保護裝置呢。。。

我支持1樓的分析，時間繼電器在這個電路用不上，可能是過流帶缺相的繼電器，建議你能不能把電路改一下。

樓主的圖是不是畫錯了，看這個圖只能點動。不能運轉呀。

現在的原因就是只能點動，之前運行是正常的！請分析
是時間繼電器，就是這樣的

品牌是CKCACHI ，型號是AH3-3

引用

引用第2樓liuhuaxing于2011-06-02 22:24發表的  :
我支持1樓的分析，時間繼電器在這個電路用不上，可能是過流帶缺相的繼電器，建議你能不能把電路改一下。

這個電機是三相鼠籠式交流電機，380V ,11.6A 請問何種方式接最合理？

LZ，請確認一下時間繼時器線圈的電壓，若經常繞的話，我建議交流接觸器的線圈不應該與時間繼時器線圈并接在一起。我建議你時間繼電器線圈改為220V的，若是觸點容量不夠，建議加裝中間繼電器。一般的硬電路，按原理檢查，難不到真正的技術者。另問一下，是燒線圈還是觸點？請說清楚……

現在換了時間繼電器也不行，只是想知道那兩個電流互感器是干什么用的？

要我說的話 就按自己的思路改裝好用就行 這么簡單的線路沒必要搞的太復雜

要么就是你現在畫的圖不對，要么就是你說時間繼電器這個部位的元件被誰換過了。按你畫的這個圖和元件，你永遠也只能點動。
電流互感器應該是用來判別加載和卸載的

改動一下  很簡單的   同意8樓得說法

增加一個電動機保護器上去，把整定電流設置的比額定略小10%試試
