樓主發表于: 2009-10-15 13:51

初始狀態時3盞燈同時亮，順序是左起或右起都可以，按1.2.3┉排列。3盞燈同時亮后延時1秒后第4盞燈亮，第4 盞燈亮后延時1秒后第1盞燈熄，第1盞燈熄后延時1秒，第5盞燈亮，第5盞燈亮后延時1秒第2盞燈熄，……依次類推向左或右循環。循環位長為字長。用西門子s7-200軟件編程，最好輸出不直接使用絕對地址。

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的主題 / 回貼

1樓發表于: 2009-10-15 15:00

只看該作者 | 小中大

兄弟用移位指令試試.

紀超

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看紀超的主題 / 回貼

2樓發表于: 2009-10-15 15:16

只看該作者 | 小中大

總共多少燈啊��？？
用傳送比較編吧，和霓虹燈編法一樣

wlw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的主題 / 回貼

3樓發表于: 2009-10-18 21:35

只看該作者 | 小中大

我自己編出來了，   設置VW104  16#0E   VW100  16#0F
LD     I0.0
LPS
AN     T38
TON    T37, 30
LPP
A      T37
TON    T38, 30
LDN    I0.1
AN     T37
EU
RLW    VW100, 1
AENO
LD     I0.1
AN     T37
EU
RRW    VW100, 1
AENO
OLD
MOVW   VW100, QW0
LDN    I0.1
A      T37
EU
RLW    VW104, 1
AENO
LD     I0.1
A      T37
EU
RRW    VW104, 1
AENO
OLD
MOVW   VW104, QW0

wlw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的主題 / 回貼

4樓發表于: 2009-10-18 21:45

只看該作者 | 小中大

上面那個沒有分開網絡，現重發一份，I0.0為開始，I0.1為循環方向轉換，數據VW100  16#0F
VW104  16#0E
第一網絡；
LD     I0.0
LPS
AN     T38
TON    T37, 30
LPP
A      T37
TON    T38, 30
第2網絡
LDN    I0.1
AN     T37
EU
RLW    VW100, 1
AENO
LD     I0.1
AN     T37
EU
RRW    VW100, 1
AENO
OLD
MOVW   VW100, QW0
第3網絡

LDN    I0.1
A      T37
EU
RLW    VW104, 1
AENO
LD     I0.1
A      T37
EU
RRW    VW104, 1
AENO
OLD
MOVW   VW104, QW0

wlw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的主題 / 回貼

5樓發表于: 2009-10-19 12:32

只看該作者 | 小中大

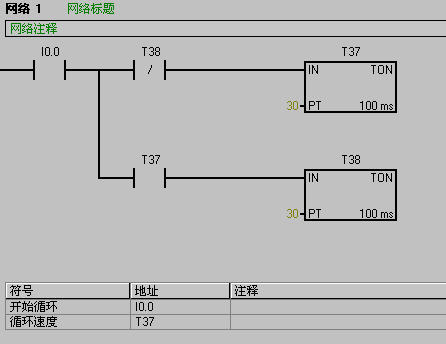

才知道怎樣上傳梯形圖，現在就把梯形圖3燈循環傳給大家看。 [upload=1]

wlw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的主題 / 回貼

6樓發表于: 2009-10-20 12:36

只看該作者 | 小中大

怎么看不到

wlw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的主題 / 回貼

7樓發表于: 2009-10-21 19:58

只看該作者 | 小中大

圖片：

初始狀態時3盞燈同時亮，順序是左起或右起都可以，按1.2.3┉排列。3盞燈同時亮后延時1秒后第4盞燈亮，第4 盞燈亮后延時1秒后第1盞燈熄，第1盞燈熄后延時1秒，第5盞燈亮，第5盞燈亮后延時1秒第2盞燈熄，……依次類推向左或右循環。循環位長為字長。用西門子s7-200軟件編程，最好輸出不直接使用絕對地址。
答；
