樓主發表于: 2017-12-02 13:57

我做的報警按官網上模仿下來的，
第一個問題：VW100用來報警的，我在VW100里寫數據，寫個1，就有報警，但是我直接置位v100.0，卻沒反應，按理說我置位v100.0就等于VW100里寫了個1啊，我以為這個雙字節組成的字，高低字節反了，試了一下置位V101.0還是不行，真奇怪，求解答。
第二個問題：還有就是離散量報警這里有個觸發器地址，這個是什么意思，我一開始以為這個位是觸發報警用的，試了沒反應，現在也不知道什么用了。
第三個問題：還有變量里面一定要弄一組字大小的變量給報警用，就是我圖片里的報警組，這個什么用，不能選字節也不能選雙字，而且這里不弄個字的變量，離散報警里還不讓弄。

leisure

擼起袖子加油干，嘿咻嘿咻

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 387 個
工控威望: 710 點
下載積分: 40 分
在線時間: 1632(小時)
注冊時間: 2013-01-09
最后登錄: 2025-05-02
查看leisure的主題 / 回貼

1樓發表于: 2017-12-02 16:41

只看該作者 | 小中大

你這數據結構與變量報警思維混亂，VW100是字，它包括VB100和VB101兩個字節，而VB100又包含V100.0-V100.7這8個位，同理VB101也如此，所以你置位V100.0那么二進制數值也只能為0000 0000 0000 0001，你說的高低位取反也無濟于事，離散量報警也是在PLC里面對應相關V區點位來的，保持寄存器的系統塊也要設置好，用字來顯示類似于跑馬燈類型的，在PLC程序里要傳送到相應的報警寄存器點位，以2的N次方逐一累加，如還不清楚可以站內信聯系我，有空再給你解答

樓主留言：

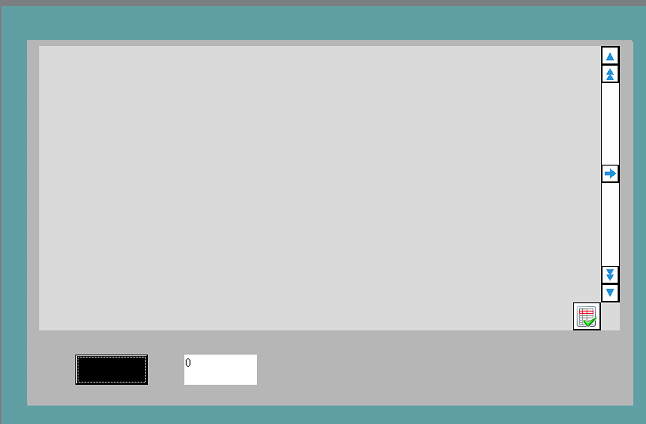

我現在的問題就是，我置位字里面的某個位，但是字的數據沒有發生變化，按理說我v100.0-v101.7，任何一位發生變化，vw100的數值就應該變化，現在沒有，按你說的，v100.0置位了，vw100第0位為1了，那么十進制顯示vw100也應該是1，上面一個按鈕，一個數據框，按鈕對應v100.0，置位了vw100應該是1，但是沒反應

a86116403

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 147 點
下載積分: 694 分
在線時間: 12(小時)
注冊時間: 2016-03-18
最后登錄: 2018-06-11
查看a86116403的主題 / 回貼

2樓發表于: 2017-12-04 08:33

只看該作者 | 小中大

我現在的問題就是，我置位字里面的某個位，但是字的數據沒有發生變化，按理說我v100.0-v101.7，任何一位發生變化，vw100的數值就應該變化，現在沒有，按你說的，v100.0置位了，vw100第0位為1了，那么十進制顯示vw100也應該是1，上面一個按鈕，一個數據框，按鈕對應v100.0，置位了vw100應該是1，但是沒反應
