樓主發表于: 2017-09-29 10:33

只看樓主 | 小中大

各位老師好，有一個隧道爐，發熱管單條電阻54Ω，共18條。看線路沒有中線因該是三角接法，請問單條發熱管的功率是多大，總功率是多大。
不知道改怎樣算。麻煩各位前輩寫下公式，在此不勝感激

rencaiwang

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 99 點
下載積分: 663 分
在線時間: 4(小時)
注冊時間: 2017-04-12
最后登錄: 2023-04-12
查看rencaiwang的主題 / 回貼

1樓發表于: 2017-09-29 10:35

只看該作者 | 小中大

麻煩各位前輩順帶寫一下計算公式，在此不勝感激

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3456 個
工控威望: 20995 點
下載積分: 33384 分
在線時間: 1800(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-25
查看tkggtdkjpl的主題 / 回貼

2樓發表于: 2017-09-29 10:45

只看該作者 | 小中大

初中物理知識，要有初始溫度，要加熱溫度，加熱時間。。。。。。
就你上面那二句話算得出來的也就你自己了

自動化單機，生產線，項目編程調試！

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2099 個
工控威望: 3022 點
下載積分: 25360 分
在線時間: 1497(小時)
注冊時間: 2014-01-05
最后登錄: 2025-05-25
查看不小心遇見你的主題 / 回貼

3樓發表于: 2017-09-29 11:28

只看該作者 | 小中大

沒有中線不代表是三角形接法星形接法也是可以的主要是看發熱管的工作電壓發熱管上一般都有標明
220V的發熱管三相電源沒有中線也是可用的星形接法的
如果是380V 的發熱管三相電源沒有中線那就是三角形接法

項目、視覺、通訊QQ3515716

1992sd

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 236 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 612(小時)
注冊時間: 2012-08-23
最后登錄: 2025-05-23
查看1992sd的主題 / 回貼

4樓發表于: 2017-09-29 11:55

只看該作者 | 小中大

三角形接法，那么每條發熱管兩端電壓=380V

[ 此帖被1992sd在2017-09-29 12:03重新編輯 ]

汪傳福

苦逼的工控人！非標機械設計開發！！電話13689531809

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 626 個
工控威望: 2514 點
下載積分: 704 分
在線時間: 168(小時)
注冊時間: 2017-03-24
最后登錄: 2024-01-13
查看汪傳福的主題 / 回貼

5樓發表于: 2017-09-29 14:02

只看該作者 | 小中大

這是個大問題，我也想學習一下

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 964 個
工控威望: 1143 點
下載積分: 13891 分
在線時間: 299(小時)
注冊時間: 2017-04-12
最后登錄: 2025-05-25
查看工控菜鳥的主題 / 回貼

6樓發表于: 2017-09-29 14:21

只看該作者 | 小中大

沒有中心線不代表就是三角形接法呀，你沒有調查清楚

心情不錯

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 821 個
工控威望: 908 點
下載積分: 7032 分
在線時間: 1625(小時)
注冊時間: 2007-07-13
最后登錄: 2025-05-25
查看心情不錯的主題 / 回貼

7樓發表于: 2017-09-29 16:14

只看該作者 | 小中大

電熱管屬于純阻性負載。
難道不是 I=U/R

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1287 個
工控威望: 6118 點
下載積分: 54692 分
在線時間: 1130(小時)
注冊時間: 2012-04-24
最后登錄: 2025-05-23
查看john42tw的主題 / 回貼

8樓發表于: 2017-10-02 08:43

只看該作者 | 小中大

I = E/R = 380/54 = 7

單 P = 380*7 =2.66KW

三 P =/3 * E*I = 1.7*380*7 = 4.5KW

18/3 =6 組

總 P = 4.5 * 6 = 27 KW

因隧道爐+溫控 => 只有一開始會有27KW ,以後只剩下維持的功率。

建議：分段啟動，可避免瞬間電流過大。但暖機時間較長。

龍云浪子

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 415 個
工控威望: 3298 點
下載積分: 7690 分
在線時間: 438(小時)
注冊時間: 2013-01-18
最后登錄: 2025-05-26
查看龍云浪子的主題 / 回貼

9樓發表于: 2017-10-04 10:07

只看該作者 | 小中大

差不多，假設電壓是380v，三角形接法，六個一組并聯做接一相，單個功率2674W，總功率27789W。

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1204 個
工控威望: 1748 點
下載積分: 7575 分
在線時間: 581(小時)
注冊時間: 2012-08-31
最后登錄: 2025-05-15
查看sanlihu的主題 / 回貼

10樓發表于: 2017-10-07 10:48

只看該作者 | 小中大

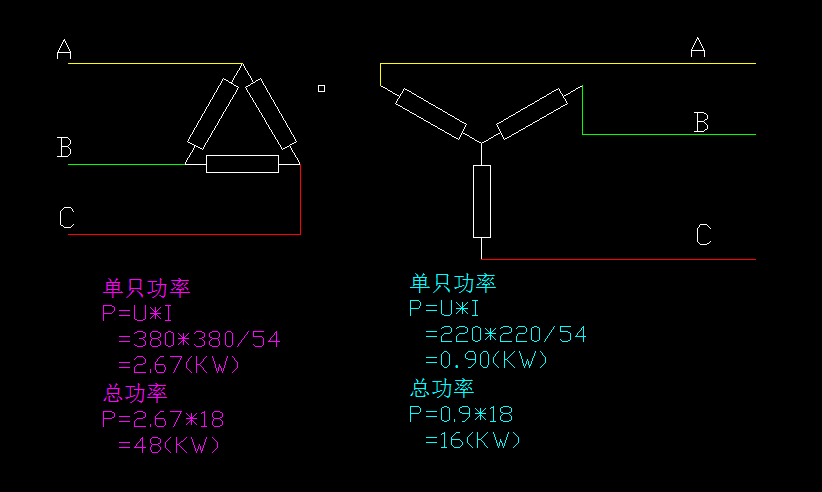

圖片：

供參考
